Одним из самых эффективных способов промышленного нагрева жидкостей и газов является использование керамического (сухого) ТЭНа. Сухим такой ТЭН называется потому, что для случая нагрева жидкости он, в отличие от погружных ТЭНов, лишен непосредственного контакта с жидкостью, так как помещается в специальную емкость, обычно называемую «стаканом» или «колбой», защищающую его. Благодаря этому достигается двойной эффект: с одной стороны, ТЭН не портится под воздействием нагреваемой жидкости (а эта жидкость может быть и агрессивной, например, кислота или щелочь), и, с другой стороны, ТЭН не загрязняет её.

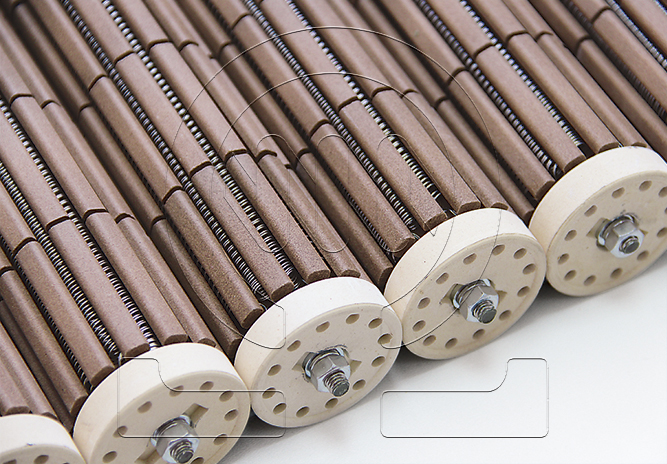

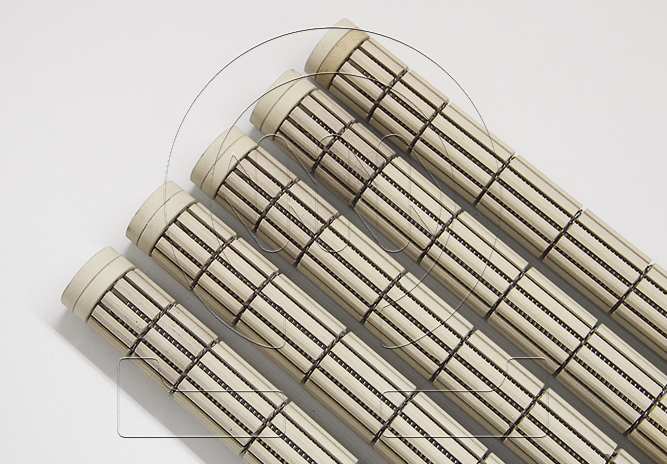

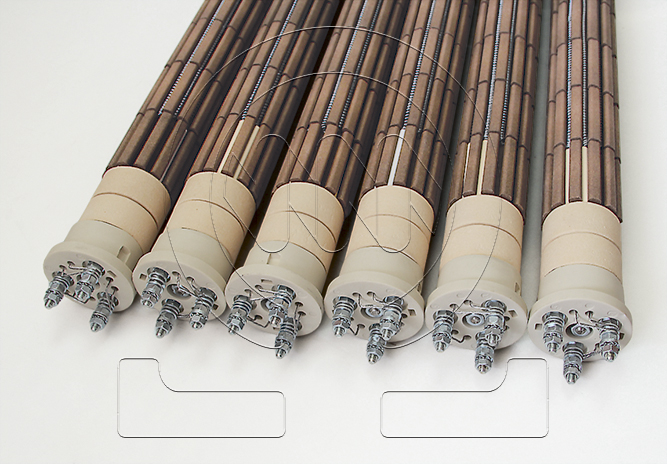

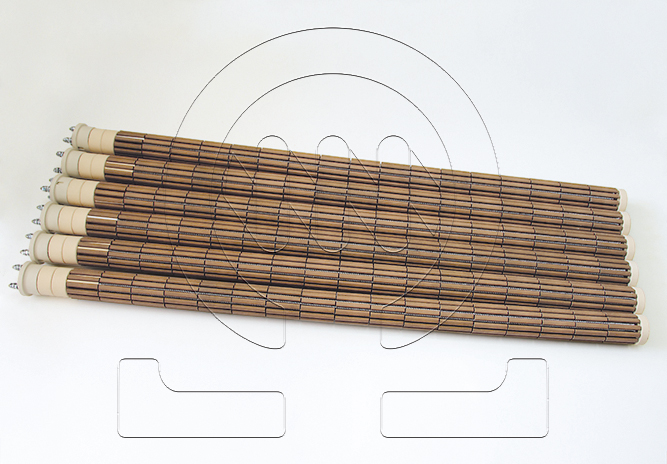

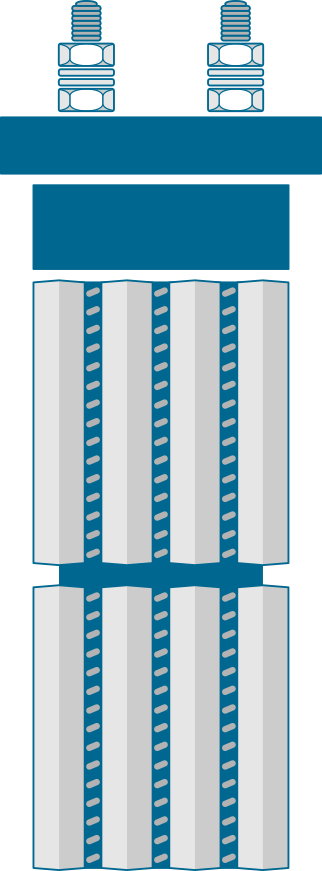

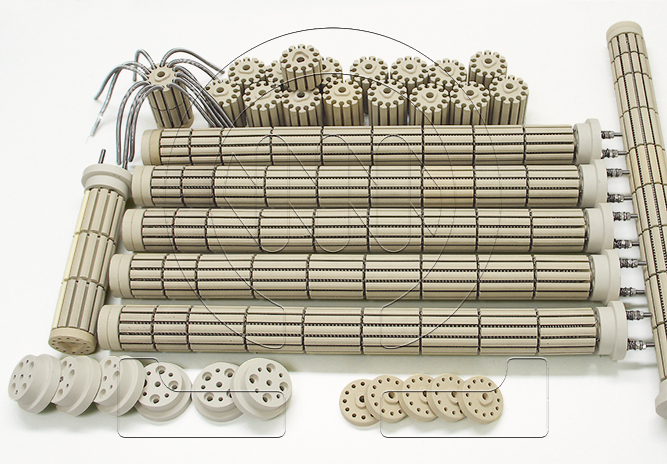

Сухой ТЭН, называемый также цилиндрическим керамическим нагревателем, состоит из спирали, расположенной в керамическом изоляторе цилиндрической формы. Сухой ТЭН обычно образуют несколько таких керамических элементов, соединенных между собой по оси. Количество составляющих сухой ТЭН керамических элементов определяется исходя из требуемой длины ТЭНа.

Керамический (сухой) ТЭН изготовлен из материалов высочайшего качества: спираль выполнена из реостатной проволоки, а изолятор – из жаростойкой керамики, характеристики которой по ряду параметров превосходят требования ГОСТов. Благодаря этому обеспечивается длительный срок службы сухого ТЭНа.

Поскольку спираль в сухом ТЭНе является открытой, важно позаботиться об отсутствии загрязняющих веществ, таких как ржавчина или масло, например. При нагреве газов «стаканы» не используются, и керамический (сухой) ТЭН греет воздух, контактируя с ним непосредственно, такой способ нагрева называется прямым. Если же сухой ТЭН, находясь в «стакане», греет жидкость, то такой способ нагрева называется косвенным. Материал, из которого изготовлен «стакан», зависит от вида и степени агрессивности нагреваемой жидкости. Важным преимуществом использования сухого ТЭНа является возможность его легкой и быстрой замены, причем замену можно производить даже в случае, когда нагреваемая система заполнена жидкостью.

Часто возникает необходимость обеспечить неравномерное распределение мощности нагрева по длине ТЭНа, эта задача решается путем организации так называемых «холодных зон». «Холодные зоны» образуются путем включения в состав ТЭНа керамических элементов, не содержащих нагревательную спираль. Таким образом, соответствующий фрагмент сухого ТЭНа будет нагреваться до меньшей температуры.

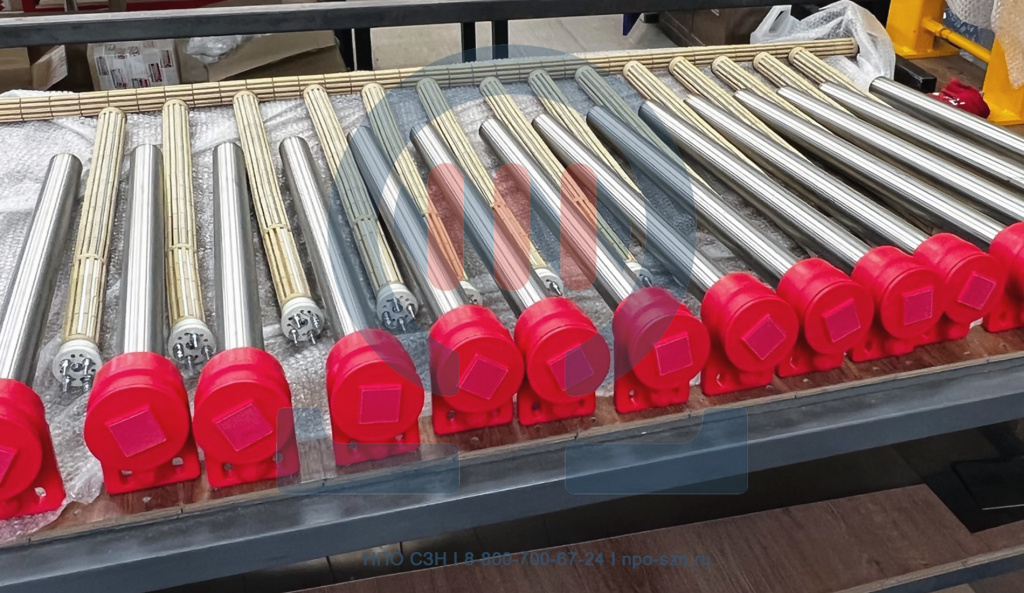

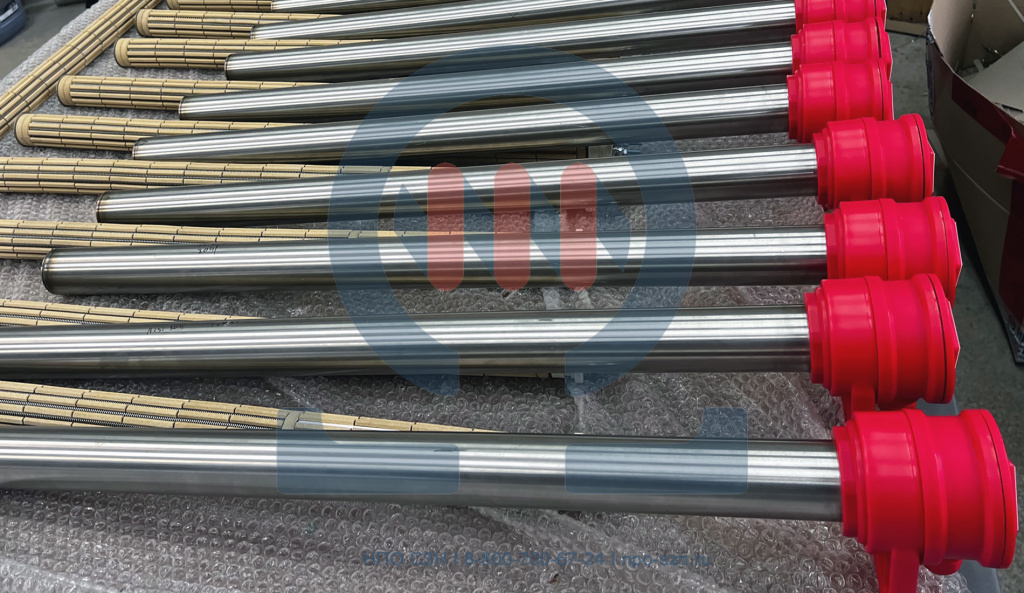

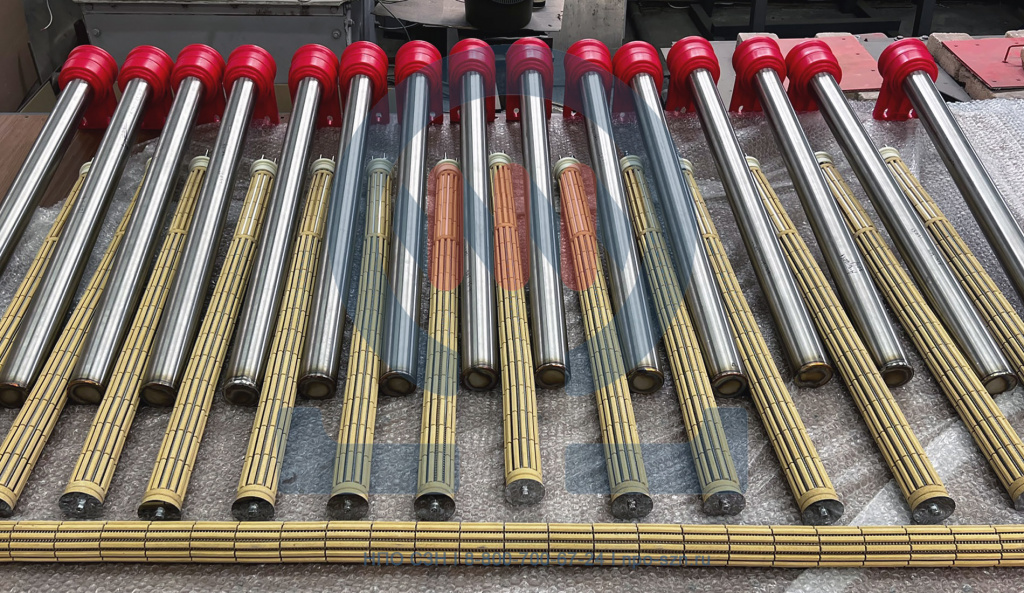

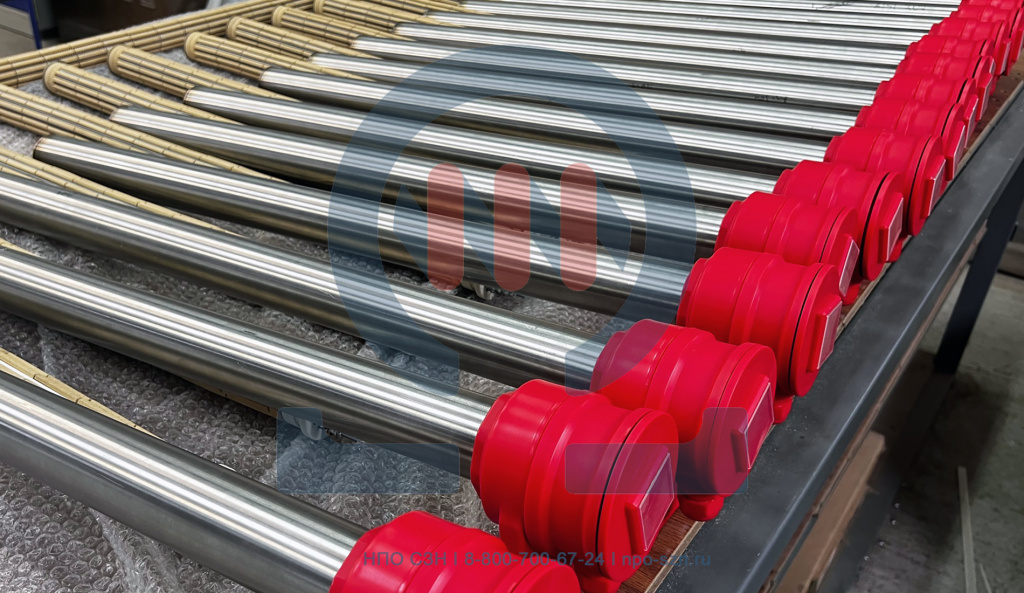

На базе керамического (сухого) ТЭНа наше предприятие изготавливает Электронагреватели погружные колбовые ЭНПК, в рамках замещения импортного продукта (Rotkappe Mazurczak, Tempco Electric Heater Corporation, DwyerOmega, HEAT Exchange and Transfer, Inc. Durex Industries, Chromalox, Termik Sp., Conductance, Reco Group и другие зарубежные компании, которые покинули рынок России).

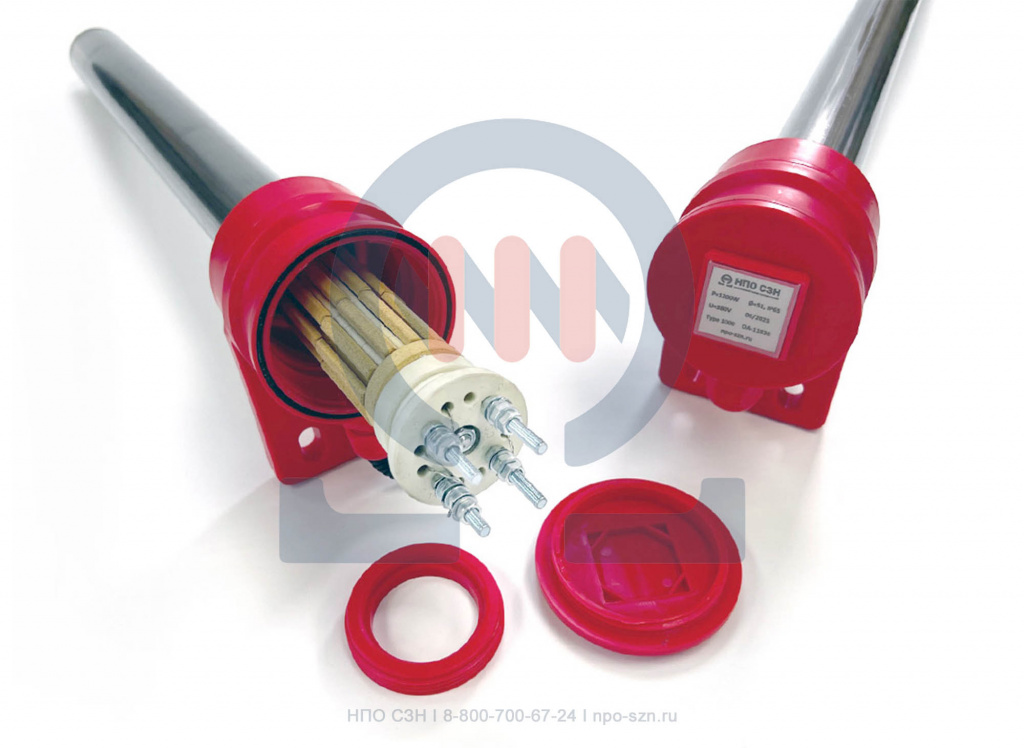

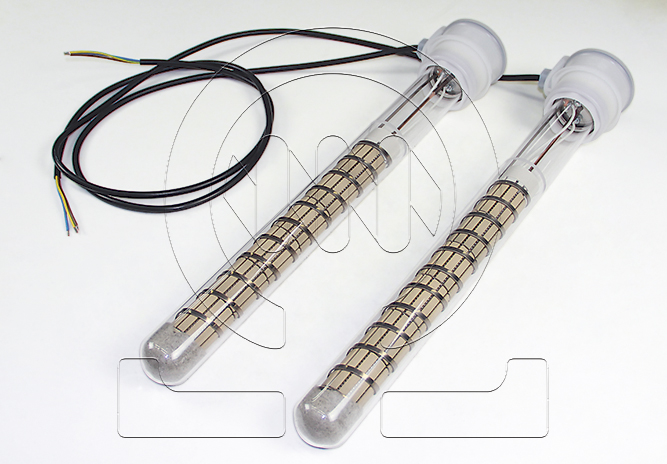

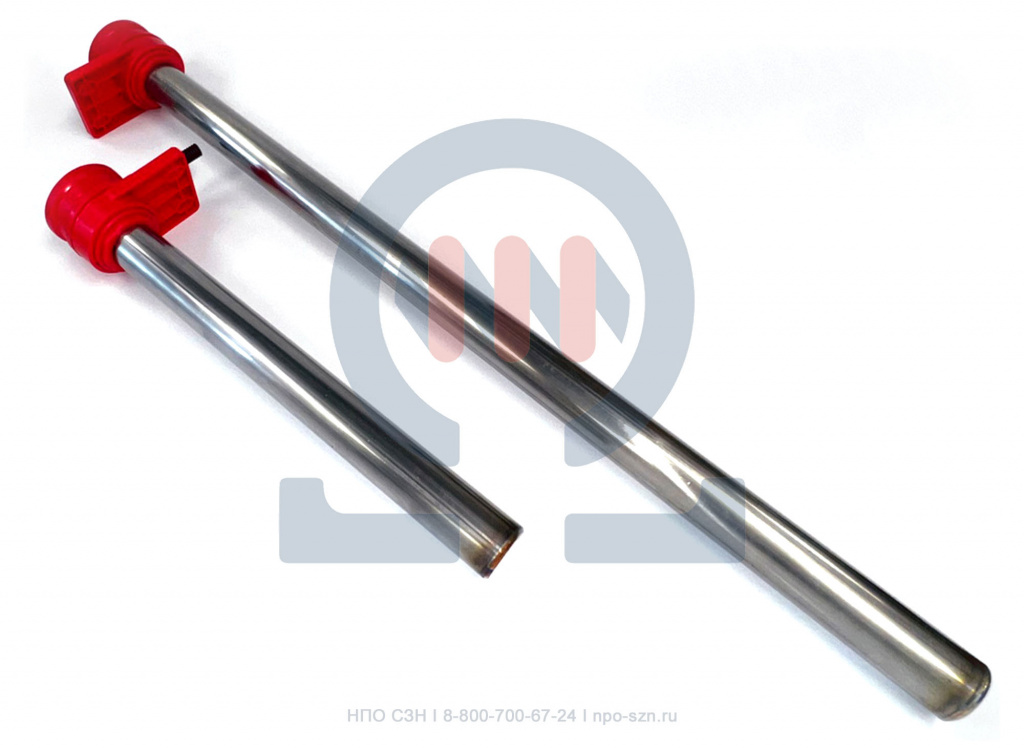

Погружные колбовые электронагреватели (ЭНПК) предназначены для прямого нагрева технологических жидкостей в промышленности — от простых теплоносителей до агрессивных химических сред, например в гальванических ваннах. Их ключевые преимущества: простота конструкции, высокая плотность тепловой мощности и возможность адаптации к широкому спектру технологических условий. Исходная модульная архитектура (погружная труба-колба, нагревательный элемент, клеммная коробка и соединительный провод) остаётся базовой для большинства исполнений.

Для обеспечения коррозионной стойкости и долговечности используются разные материалы оболочки: нержавеющие стали различных марок, жаростойкие сплавы типа Incoloy, титановый сплав для особо агрессивных сред, а также варианты с фторполимерным (PFA) покрытием. Подбор материала определяется химическим составом рабочей жидкости, её температурой и механическими требованиями. Применение Incoloy и титана рекомендовано там, где нержавеющая сталь оказывается недостаточно коррозионно-устойчивой.

Важное примечание: минимальная глубина погружения колбы маркируется — в типовых конструкциях это около 2/3 номинальной длины.

Современные нагревательные элементы преимущественно выполнены с керамической изоляцией и спиралью из никель-хромовых (NiCr, nichrome) сплавов. Керамика обеспечивает высокую электрическую изоляцию и механическую прочность, а NiCr-проволока — стабильное сопротивление при длительных высокотемпературных режимах. Различные составы NiCr (например 80/20 или 60/16 по Ni/Cr) применяются в зависимости от требуемой максимальной температуры и экономических соображений: более высокое содержание никеля повышает термостойкость и стабильность при сверхвысоких температурах.

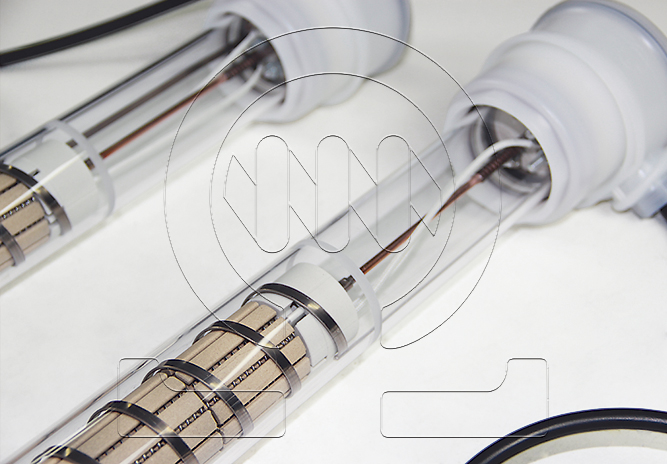

Для эффективной передачи тепла, спираль размещается в плотном контакте с керамическим корпусом, а керамическая масса — с оболочкой трубы-колбы. Это минимизирует тепловое сопротивление и обеспечивает равномерный нагрев поверхности колбы. Нагреватели ЭНПК дают высокую локализованную мощность и быстрый отклик температурного режима, что полезно при точном температурном контроле.

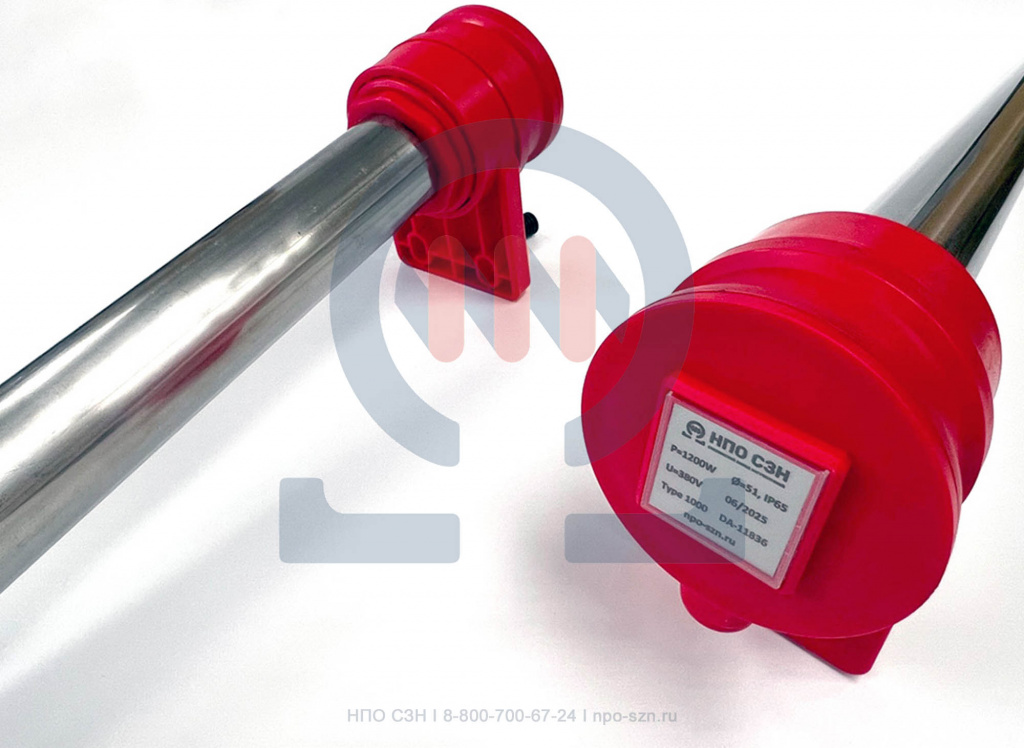

Клеммная коробка из полипропилена (PPH), используемая в ряде исполнений, сочетает термостойкость и химическую стойкость. Ключевой параметр — степень защиты корпуса по стандарту IP. Уровень IP65 означает полную защиту от пыли и защиту от струй воды под давлением, что делает коробки пригодными для рабочих сред с разбрызгиванием и повышенной влажностью. Однако, важно помнить, что IP65 не эквивалентен длительной водонепроницаемости при погружении (это уже IP67/IP68). При выборе исполнения важно соотнести реальную эксплуатационную ситуацию с конкретным IP-классом.

Глубина погружения: нагреваемая зона должна находиться полностью в жидкости; минимальная глубина отмечена на колбе и позволяют оператору визуально контролировать уровень.

Установка и ориентация: конструкция ЭНПК допускает различные варианты монтажа (вертикально, горизонтально, под углом), но при этом следует избегать ситуаций, когда часть нагревателя (особенно нагреваемая зона) остаётся на воздухе — это повышает риск локального перегрева и выхода из строя.

Электрические подключения: доступ к клеммам обеспечивается съёмной крышкой клеммной коробки; при монтаже следует соблюдать правила заземления, маркировки проводов и защиту от влаги.

Области применения и примеры технологических задач.

Электронагреватели погружные колбовые ЭНПК от Смоленского завода нагревателей применяются в пищевой, химической, нефтегазовой, фармацевтической и коммунальной индустрии: нагрев резервуаров, поддержание температур реакций, предотвращение кристаллизации и загустевания, анти-замерзание в технологических ёмкостях. Для агрессивных химически активных сред (соляные растворы, кислоты, щёлочи) чаще всего выбирают титановое исполнение или Incoloy; для менее агрессивных сред — нержавеющая сталь.

Основные факторы, влияющие на срок службы: коррозионная стойкость оболочки, качество уплотнений клеммной коробки (включая герметичность в точках ввода кабеля), равномерность распределения тепловой нагрузки по длине колбы и качество внутренней керамической изоляции.

Неполное погружение, «пересушивание» и перегрев нагревательного элемента или внешнее механическое повреждение корпуса, скачки напряжения в сети — типичные причины преждевременных отказов. Регулярное техническое обслуживание, контроль электрических параметров и визуальный осмотр продлевают службу оборудования.

Правильный подбор мощности ЭНПК позволяет оптимизировать энергоэффективность системы: приближение тепловой мощности к технологической задаче уменьшает потери и сокращает эксплуатационные расходы.

При выборе ЭНПК следует учитывать не только цену покупки, но и суммарную стоимость владения: например, замена вышедшего из строя нагревателя в агрессивной среде может обойтись значительно дороже начальной экономии на приобретении.

Практическое руководство по выбору нагревателя (упрощенное).

1. Анализ рабочей среды: химический состав, температура, наличие абразивов и осадков.

2. Определение мощности и длины погружной части: исходя из объёма и требуемой скорости нагрева.

3. Выбор материала оболочки: кварцевое стекло, нержавеющая сталь, Incoloy, титан или PFA-покрытие.

4. Подбор нагревательного элемента: тип керамики, соотношение Ni/Cr/Fe в проволоке — в зависимости от температуры и требуемого срока службы.

5. Уровень защиты клеммной коробки: IP65 или ниже, для экономии, в зависимости от предполагаемой агрессивности внешней среды и требований к чистоте/пылезащите.

Рекомендации по эксплуатации и техобслуживанию (основные).

Проверять маркировку нагреваемой зоны (минимальная грубина погружения) и не эксплуатировать устройство с частично осушенной нагреваемой частью.

Периодически проверять уплотнения клеммной коробки и состояние защитного покрытия трубы.

Ввод кабеля и клеммные соединения должны проверяться на предмет коррозии и плотности контакта; при необходимости подтяжка клемм и замена уплотнителей.

Погружные колбовые электронагреватели от Смоленского завода нагревателей — это гибкое и надёжное техническое решение для нагрева технологических жидкостей. Их долговечность и безопасность прямо зависят от грамотного подбора материалов, мощности и нагревательного элемента, выполнения требований по глубине погружения, а также от соблюдения стандартов и регламентов при проектировании и эксплуатации. Использование при изготовлении ЭНПК современных материалов (Incoloy, титан, фторполимеры) и качественных керамических изоляторов с никель-хромовыми спиралями позволяет обеспечить длительную и предсказуемую работу.
